Пробки ШГСП шамотнографитовые

Пробки ШГСП шамотнографитовые

c

Описание

Наименование показателей мм % мм %
Диаметр изделия:
- полусухого формования
до 50 мм включительно ±1 - ±1 -
свыше 50 до 100 мм включительно ±2 - ±2  -
свыше 100 мм - ±2 ±2  -
- пластического формования:
до 50 мм включительно ±1 - ±1 -
свыше 50 до 100 мм ±2 - ±2  -
свыше 100 мм - ±2 -  ±2
Диаметр буртика и паза ±1 - -  -
Высота буртика (h)
и глубина паза (h1) 		±1
- 		-
±2 		-
-  		-
-
Высота, длина и ширина:
до 100 мм включительно - - - -
свыше 100 до 200 мм - ±3 ±5  -
свыше 200 мм - ±3 ±6 -
Высота гнезда под вкладиш -  -  ±2  -

Изготовление изделий возможно по чертежам заказчика.

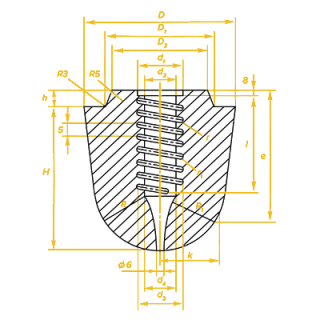

Пробки марки ШГСП

  №9 №10 №11 №12 №13 №14 №14-1 №14-2
H 125 140 160 180 200 200 200 225
h 10 14 18 18 23 23 35 23
D 100 125 140 160 180 200 200 200
D1 67 81 94 106 125 125 136 125
D2 63 75 88 100 115 115 110 115
d1 34 40 48 55 55 55 55 55
d2 24 30 36 43 43 43 43 43
d3 32 38 46 52 52 52 52 52
d4 22 28 34 40 40 40 40 40
l 72 91 100 115 120 120 132 120
S 12 12 16 16 16 16 16 16
r 2,8 2,8 3,7 3,7 3,7 3,7 3,7 3,7
r1 2,6 2,6 3,6 3,6 3,6 3,6 3,6 3,6
R 47,5 57,5 67,5 77,5 77,5 77,5 77,5 77,5
R1 27 45 54 62 62 62 62 62
e 97 126 140 160 166 166 166 166
k 31 61 60 69 69 69 69 69
Вес 1,4 2,3 3,5 5,1 6,6 7,2 7,5 8,3

Характеристики

  • Изменение массы при прокаливании, %, не менее: 20
    Пористость открытая, %, не более: 27
  • Термическая стойкость, теплосмены, не менее: 1
